装订机自动系列安装调试
作者:www.kmyinjia.com 时间:2019-12-18 17:18:36点击:

 基础安装

在安装之前,首先要确保一个合适的工作平台,将装订机平稳放置在工作台上。

工作台板安装:将工作台下方的导向杆对准装订机底座两侧,使工作台滑动到位,并用工作台锁定销固定。

集屑盘安装:将集屑盘对准工作台正面缺口,向里推至与工作台齐平。

钻头安装:钻头插入钻套,直接听到钻头端部接触到钻套内止口发出的金属撞击(即钻柄完全进入钻套)后,再用T形扳手拧紧两定位螺钉。

将橡胶垫压入钻头下方的圆槽内。

银佳装订机

面板操作

升:按“升”,钻头上升,不旋转,松开“升”键,停止上升。持续按,钻头持续上升,直至最高位置停止。

降:按“降”,钻头下降,不旋转,松开“降”键,停止下降。当碰到橡胶垫或持续按时,钻头向上返回。

注:使用“降”键时,钻头不旋转,不能钻孔。因此钻头不能抵在装订的纸上,否则将挤坏钻头!

打孔:点动一次“打孔”键,钻头旋转向下,当钻头接触到橡胶垫时,自动旋转上升至顶部停止,并切下一段合适长度的尼龙管自出料口滑出以备压铆。

复位(打孔处):当钻头不在顶部,点动一次“复位”键,钻头自动旋转上升,到顶部自动停止。当出现报警和提示信息时,液晶上会有相关提示排除问题 后,按下此键返回工作模式。工作中,若出现异常情况,按此键可使钻头复位到顶部位置。

压铆:当上模下降至定位针进入下模5mm时,点动一次“压铆”键,上模将会自动压铆,完成装订后自动复位。

注:如果定位针没有进入下模孔达到5mm,按此键无效。

复位(压铆处):上模不在顶部,按下“复位”键,上模自动上升到顶部停止。

上:按“上”键,上模向上运动,松开“上”键停止向上。

下:按“下”键,上模向下运动,松开“下”键停止向下。

液晶:液晶为操作者和机器交流的窗口。在工作过程中,液晶上不但会显示正在执行的每一步动作,而且会指导操作者如何去做。在任何故障情况下,液晶上均有文字说明。

调试操作

操作准备

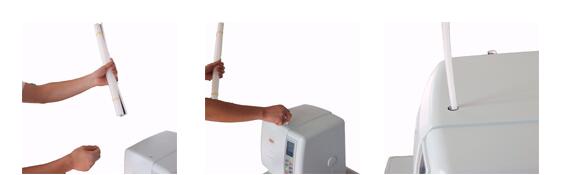

●装订前将尼龙管从入料口插入导管中;

银佳装订机

●接上220V/50Hz的电源,打开电源开关,“电源”灯亮;

●开机通电,预热完成后,即可装订;

●使工作台前后移动,以满足钻孔与装订件边缘的尺寸要求,可按“降”键,使钻头下移,靠近纸张,在钻尖接触到纸张之前及时松开该键,检查孔的位置是否合适,位置确定后用工作台锁定销将工作台固定,并按“复位”键使打孔电机上升复位;

●仔细检查钻孔处,避免有金属物或其他异物,装订文件要平整,以免损坏钻头。

钻孔操作:摆好装订文件,按下“打孔”键,钻头自动完成打孔并自行复位。

装订调试

●清除钻孔中的纸屑,以免损坏机件;

●从出料翻斗中取出切下的尼龙管,并插入孔中;

●移动装订件至工作台右边的装订位,点动操作面板右侧的,“下”键,使定位针对准尼龙管内孔,当定位针进入下模孔5mm时,上模将停止向下运动,并有声音提示,此时按一下“压铆”键,完成装订后,上模自动复位。

银佳装订机

磨刃清理钻头

取下钻头:按“降”,使钻头向下空运行约2cm,(在钻头下方台板上垫上一张纸,以备钻头取下时纸屑落在纸上)用T形扳手松开钻头定位螺钉,当松开第二个螺钉时,应手持钻头杆部,以免钻头因自重下滑损伤。

清理钻头:松开磨刃器体上的蝶形螺钉,拔出通屑针,将钻头插入磨刃器体内,使刀柄端面与磨刃器体端面对齐,用蝶形螺钉固定,重新插入通屑针,,用手掌拍压其头部,顶出钻头内的纸屑。

磨刃钻头:将钻头插入磨刃器体内,使刀柄端面与磨刃器端面对齐,用蝶形螺钉固定,将磨刃器缓慢插入磨刃器体内,使其接触到钻尖,顺时针方向用力均匀转动磨刃器5-6次(不可过于用力,否则钻尖会弯曲)。卸下钻头检查口部是否锋利。

胶垫使用

可用随机L形钎子从橡胶垫定位盘开口处撬起,移动约60度,重新放入橡胶垫定位盘中。一块橡胶垫有6个位置可供使用。橡胶垫有正、反之分,用时应注意将光的一面朝下。

可用手拿住橡胶垫按顺时针方向旋转,旋转60度后橡胶垫会自动卡入定位槽中定位。

银佳装订机
